在風力發電機組中，齒輪箱被譽為風機的“心臟”，其運行狀態直接決定著整機的發電效率與使用壽命。然而，齒輪箱長期處于變載荷、寬溫域、高濕度的惡劣工況下，潤滑油的劣化與機械部件的磨損相互耦合，單一監測手段難以全面診斷故障根源。近年來，基于振動監測與油液在線監測的數據融合技術異軍突起，正在重塑風電齒輪箱預測性維護的技術范式。

一、為什么需要數據融合？

傳統的設備狀態監測往往“各司其職”：振動監測擅長捕捉齒輪嚙合頻率、軸承特征頻率的變化，反映機械結構的動態響應；油液監測則直接洞察潤滑介質的“血液指標”，揭示磨損顆粒、油品劣化的內在信息。兩者猶如“脈象”與“血檢”，單獨使用均有局限。

振動監測的短板在于：當故障處于早期萌芽階段（如微觀點蝕、亞表層疲勞），振動特征往往被背景噪聲淹沒，難以及時預警。油液監測的局限在于：能夠發現磨損顆粒濃度的升高，但難以精確定位故障發生的具體部件——究竟是齒輪齒面磨損，還是軸承滾道剝落？

數據融合的價值恰恰在于“1+1>2”：通過多參量傳感器的協同工作，將振動特征與油液參數在邊緣計算層進行時空對齊與特征關聯，構建設備的健康數字孿生體，實現故障的早期預警與精準定位。

二、核心技術：多參量傳感器的協同監測

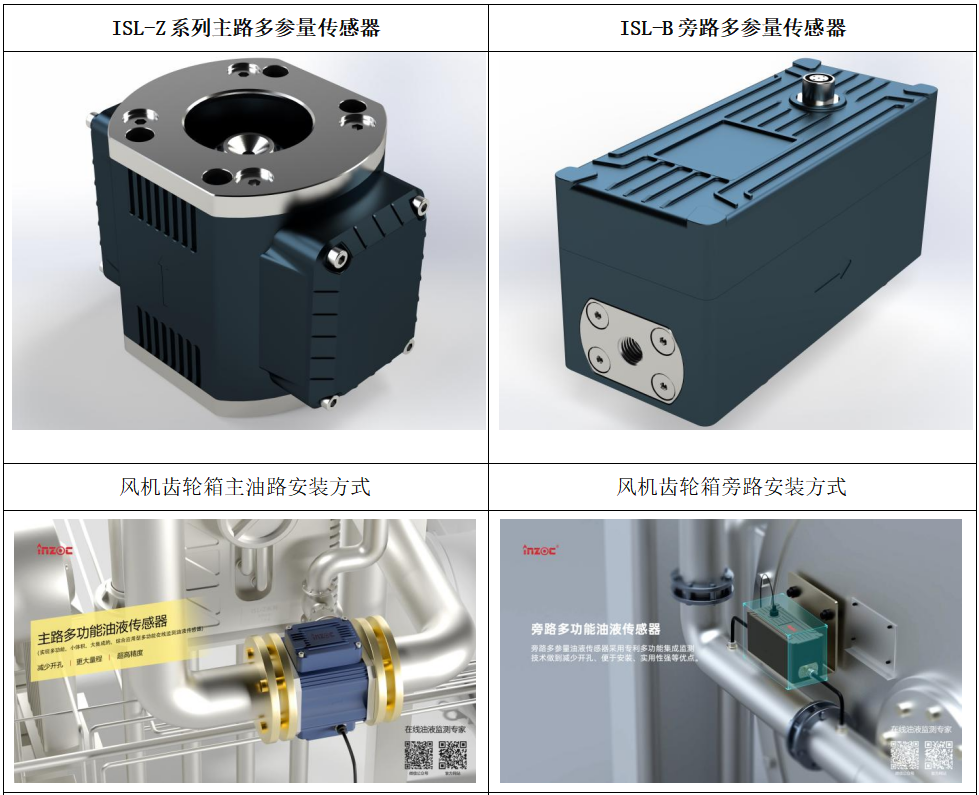

實現數據融合的基礎，在于前端感知層的高質量數據采集。INZOC 智火柴科技推出的ISL-Z 主路多參量傳感器與ISL-B 旁路多參量傳感器，正是為風電齒輪箱量身打造的“感知神經元”。

這兩款傳感器均采用專利多功能集成檢測技術，可一次性完成粘度、密度、介電常數、含水率、溫度及磨損顆粒的檢測。特別是對鐵磁顆粒計數的精準捕捉——ISL-Z系列可實現≥30μm鐵磁顆粒的95%檢測精度，為齒輪箱早期磨損預警提供了關鍵數據支撐。

三、數據融合的技術路徑

1. 多模態特征提取

振動傳感器采集高速振動信號（帶寬可達20kHz），提取時域指標（有效值、峰值因數）和頻域特征（邊頻帶、諧波能量）。油液傳感器則同步輸出鐵磁顆粒計數、磨損濃度、粘度變化率、介電常數等參數，反映潤滑介質的健康狀態。

2. 時空對齊與關聯分析

邊緣計算節點將振動特征與油液參數進行時間戳對齊，構建多維特征向量。研究表明，當齒輪箱出現早期疲勞裂紋時，振動信號的諧波能量尚未明顯抬升，但油液中的鐵磁性顆粒濃度已呈現指數增長趨勢。某風電場通過每日自動取樣分析，發現某臺機組潤滑油中鐵磁性顆粒濃度在72小時內從50mg/L飆升至280mg/L，系統立即觸發預警，技術人員經檢查發現齒輪嚙合面存在早期點蝕，避免了整箱齒輪報廢的百萬級損失。

3. 智能診斷模型

采用多維Transformer網絡（Md-Transformer）或多模態融合算法，對振動與油液數據進行聯合建模。實驗數據顯示，多傳感器融合故障分析的準確率可提升至83.33%，顯著優于單一數據源模型。結合熵權法動態修正權重，可計算出當前設備的PHM（故障預測與健康管理）值，并采用遺傳算法優化的預測模型對健康度進行智能預測。

四、油液劣化分析：從“監測”到“診斷”的跨越

在數據融合框架下，油液劣化分析不僅是參數輸出，更是故障根源分析的鑰匙。

?  粘度與粘度指數：反映油品氧化程度與剪切穩定性。當粘度變化超過±10%時，提示油品可能已嚴重劣化，需關注氧化安定性或高低溫性能。

?  介電常數與油品品質指數：介電常數的變化與油品氧化、硝化、硫化等化學劣化密切相關。智火柴傳感器內置油品品質指數（1-100），可直觀量化油液老化程度。

?  水分含量與水活性：水分不僅加速油品乳化，更會引發軸承表面的氫脆與腐蝕疲勞。ISL-B系列可同時監測水分含量（ppm級）與水活性，為海上風電等潮濕環境提供關鍵預警。

?  磨損顆粒分析：鐵磁顆粒計數區分正常磨合顆粒（小粒徑）與疲勞剝落顆粒（大粒徑），非鐵磁顆粒（銅、鋁等）則反映保持架、軸瓦等部件的磨損狀況。當小粒徑顆粒（1-10μm）持續攀升時，提示早期磨損；當大粒徑顆粒（>50μm）出現時，往往意味著嚴重故障即將發生。

五、應用效益與行業展望

1. 預警提前量與成本降低

某風電場部署油液-振動融合監測系統后，故障響應時間縮短60%，維護成本降低25%。另一案例顯示，系統對軸承內圈剝落的預警提前量達428小時，對齒輪點蝕的預警提前量達573小時。

2. 精準定位故障源

振動監測發現齒輪嚙合頻率邊帶異常，油液監測同步檢測到鐵磁性顆粒濃度飆升——兩者結合可鎖定故障位于齒輪而非軸承。某鋼廠連鑄機軸承在出現異常振動前，直讀鐵譜儀已連續3天檢測到潤滑油中5-15μm鐵磁性顆粒濃度呈指數增長，企業得以在計劃停機期間完成軸承更換，將非計劃停機時間從年均120小時壓縮至8小時。

3. 海上風電的特殊價值

海上風電面臨鹽霧腐蝕、高濕度、難以人工巡檢等挑戰。部署ISL-B旁路多參量傳感器與振動監測系統，可在不開孔、不改動主油路的前提下，實現對齒輪箱油液的實時監測。結合邊緣計算與云平臺，運維人員可在陸上控制中心實時掌握每臺機組的健康狀態，真正實現“無人值守、遠程診斷”。

從單一參數監測到多參量數據融合，從定期維護到預測性維護，風電齒輪箱的運維范式正在經歷深刻變革。智火柴科技以ISL-Z主路多參量傳感器和ISL-B旁路多參量傳感器為核心，結合振動監測與邊緣計算，為風電行業提供了從感知到?jīng)Q策的完整解決方案。

在“工業互聯網+雙碳”的戰略背景下，數據融合不僅是技術選擇，更是提升風電資產收益率、保障電網穩定性的必由之路。未來，隨著量子傳感、數字孿生等技術的成熟，風電齒輪箱預測性維護將邁向更加精準、智能的新高度。詳細了解《風電齒輪箱油液狀態解決方案》
